Y41C單臂板類校直機
[日期：：2014-5-9 10:21:01] [熱度： ]
本公司上傳液壓機照片是自己生產制造】
詳情咨詢：17606321076

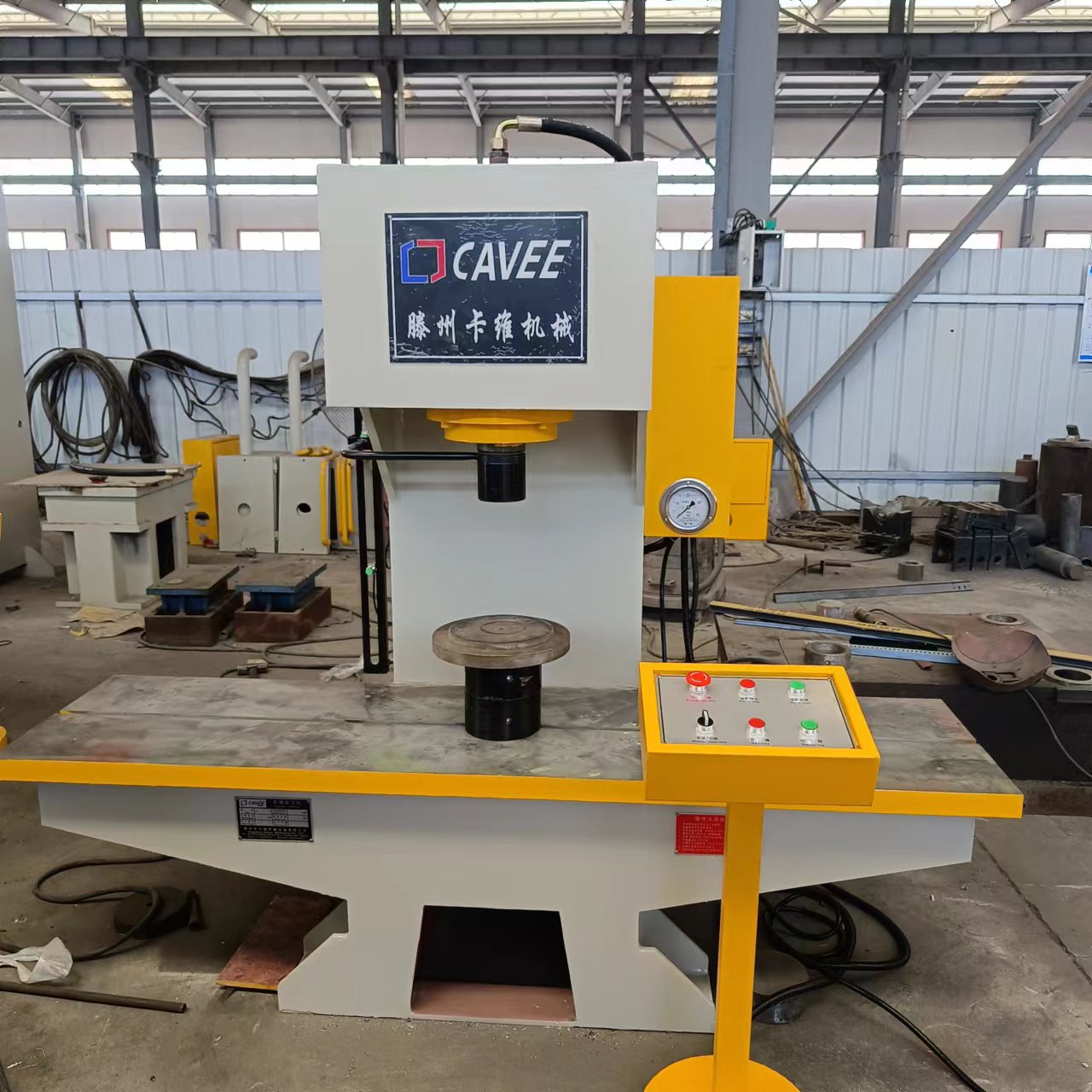

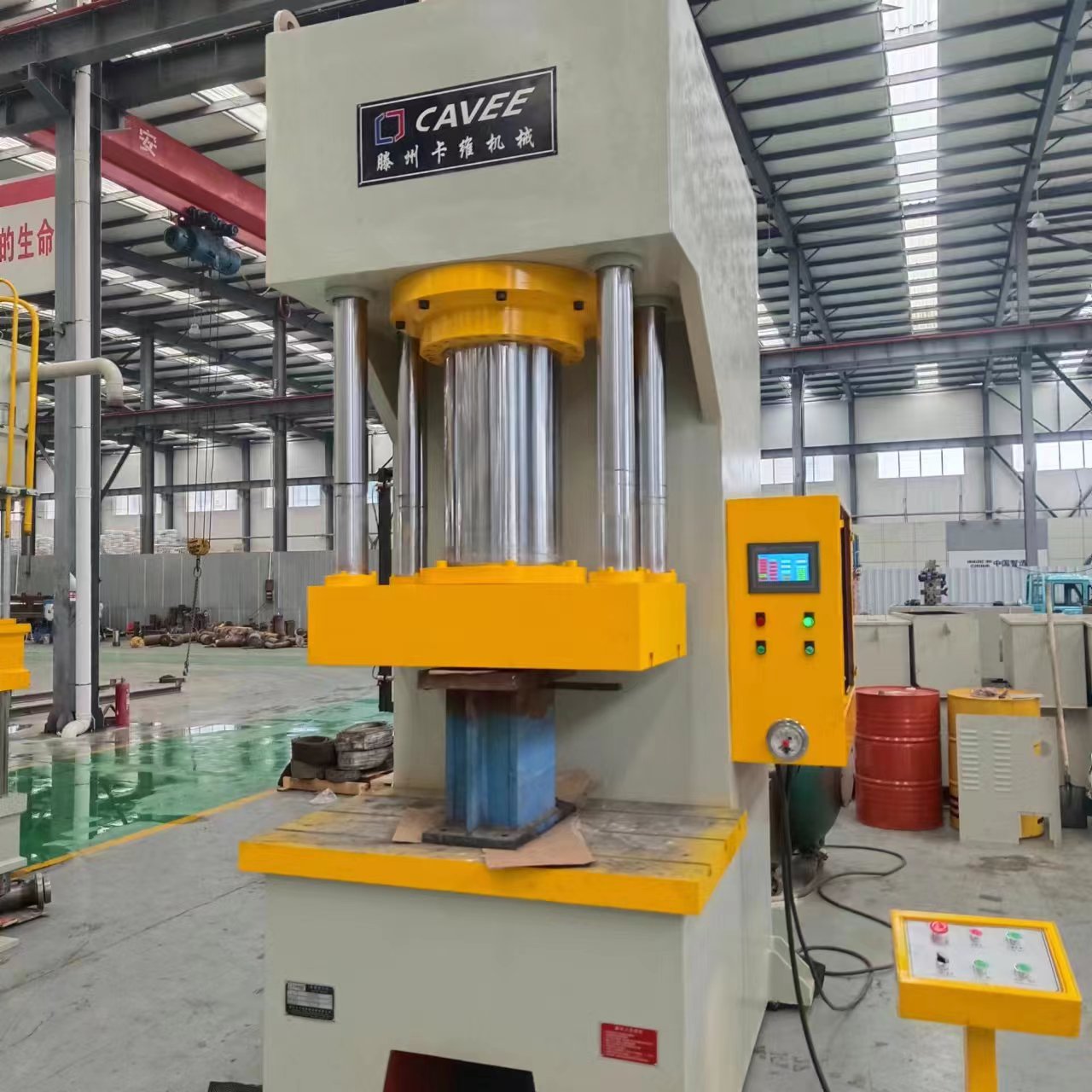

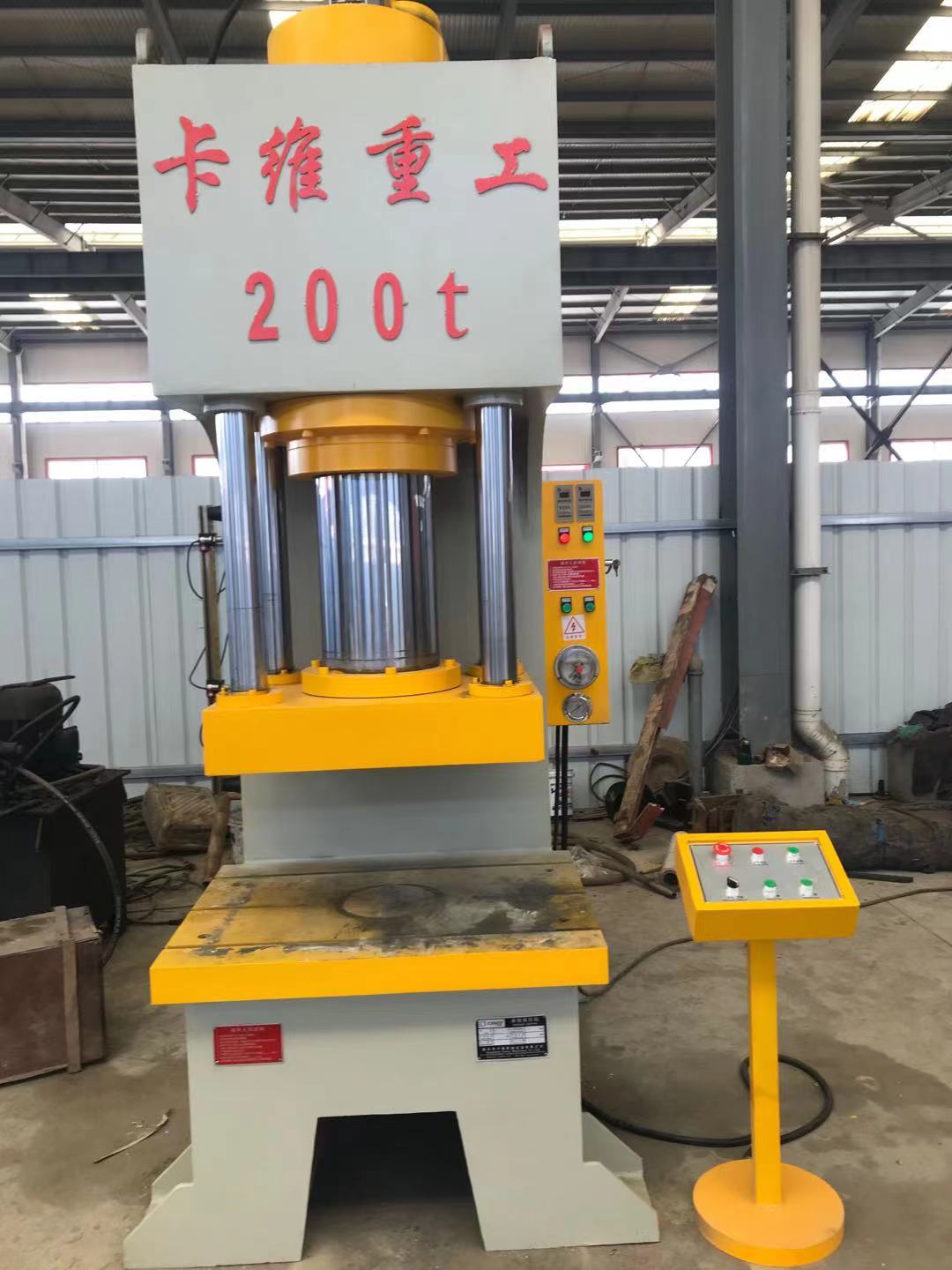

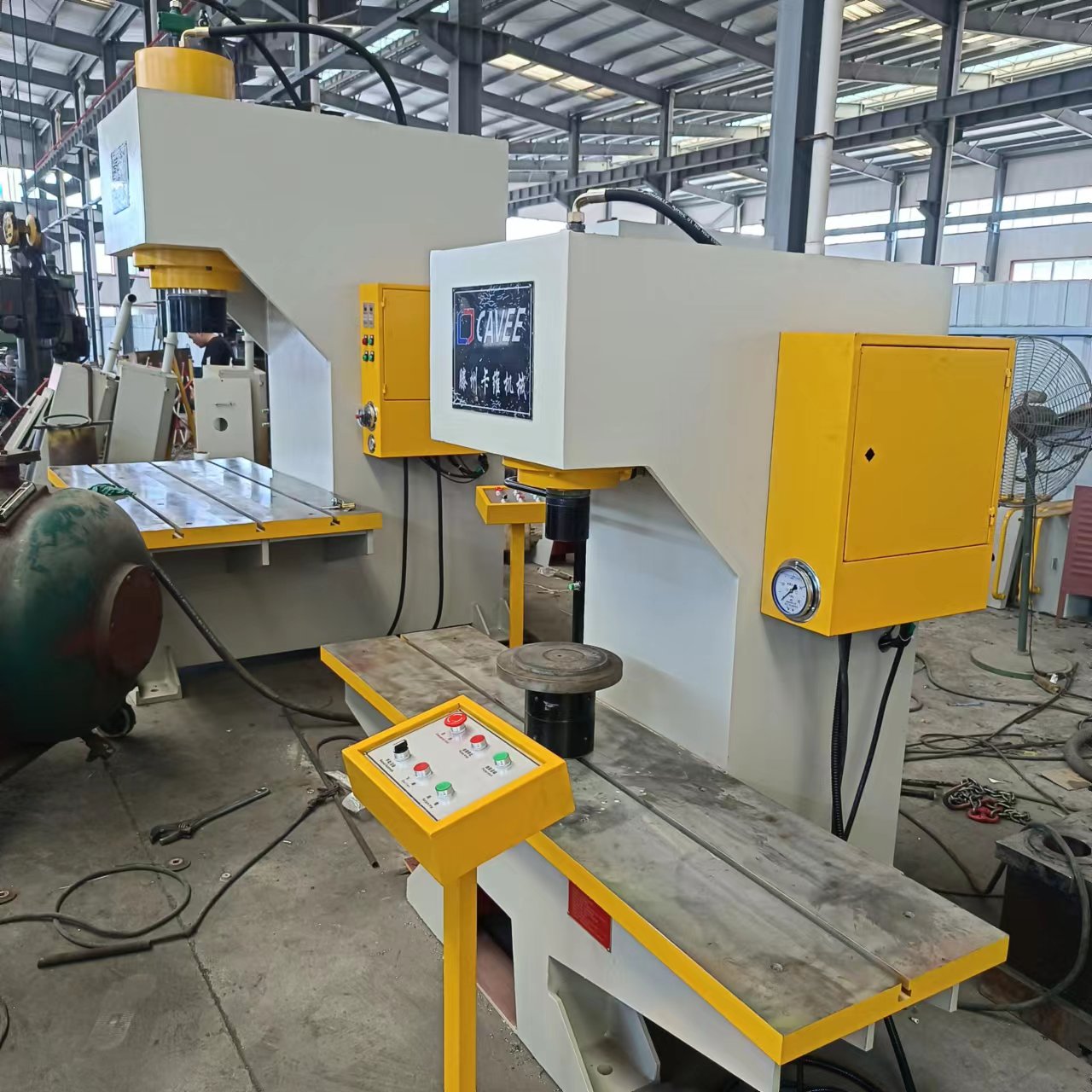

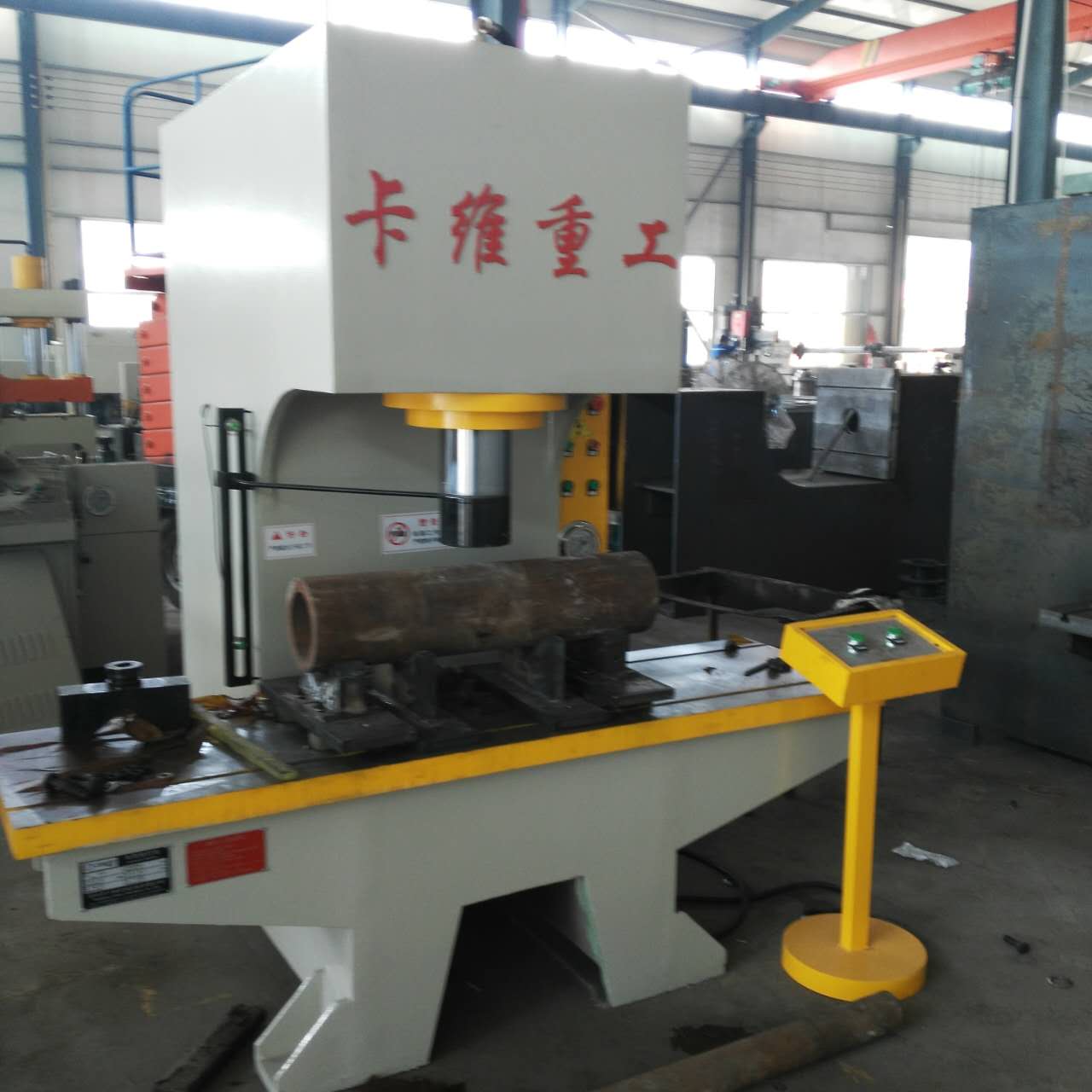

※單臂液壓機圖片實景拍攝
本系列液壓校(矯）直機主要用于對板類和套類零件進行校正、壓裝、有關零件的成型、落料，壓印等工藝用途。(可選配PLC控制和光柵保護裝置可選擇移動工作臺，被校工件長度內任意點都可校到）
項 目 | 單位 | Y41C-10 | Y41C-16 | Y41C-25 | Y41C-40 | Y41C-63 | Y41C-100 | Y41C-160 | Y41C-200 | Y41C-250 | Y41C-315 | Y41C-400 | Y41C-500 | |
公稱力 | kN | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | 2000 | 2500 | 3150 | 4000 | 5000 | |
液體#大工作壓力 | MPa | 13 | 13 | 12.5 | 20 | 20 | 26 | 26 | 26 | 25 | 25 | 25 | 25 | |
滑塊至工作臺#大距離
| mm | 400 | 400 | 500 | 500 | 550 | 600 | 600 | 650 | 650 | 700 | 850 | 900 | |
滑塊#大行程 | mm | 400 | 400 | 450 | 450 | 500 | 500 | 500 | 500 | 500 | 600 | 700 | 700 | |
喉深 | mm | 210 | 250 | 300 | 320 | 320 | 350 | 360 | 360 | 360 | 400 | 400 | 500 | |
工作臺尺寸
| 長*寬 | mm | 410 ×420 | 600 ×500 | 600 ×560 | 650 ×580 | 650 ×600 | 900 ×650 | 1200 ×700 | 1200 ×700 | 1500 ×700 | 1600 ×750 | 1600 ×750 | 2000 ×950 |
落料孔徑 | mm | ø140 | ø160 | ø180 | ø200 | ø200 | ø200 | ø200 | ø200 | ø200 | ø200 | ø200 | ø200 | |
工作臺距地面高度 | mm | 700 | 700 | 705 | 650 | 600 | 700 | 700 | 655 | 750 | 700 | 750 | 800 | |
機器輪廓尺寸 | 左右 | mm | 420 | 500 | 580 | 560 | 630 | 710 | 800 | 850 | 850 | 900 | 950 | 950 |
前后 | mm | 1040 | 1200 | 1470 | 1520 | 1560 | 1650 | 1710 | 1730 | 1645 | 1950 | 2000 | 2000 | |
高度 | mm | 1970 | 2030 | 2200 | 2267 | 2400 | 2550 | 2750 | 3150 | 3200 | 3300 | 3500 | 3800 | |
功率 | kW | 2.2 | 3 | 3 | 5.5 | 7.5 | 7.5 | 11 | 11 | 15 | 22 | 30 | 45 | |
機器重量(約) | kg | 1150 | 1750 | 2000 | 2400 | 3000 | 4000 | 7000 | 8000 | 9000 | 18000 | 24000 | 27000 | |
注：1、參數僅供參考，具體參數以出廠實樣為準，如有變動不另行通知！可根據用戶需求訂做。
2、滑塊速度根據用戶使用工藝及要求選定，如客戶無特殊要求，我公司按我方常規配置。
本廠專業生產液壓機，壓力機，油壓機等液壓設備。公司資產數千萬，職工數百，高級技師數十人，員工操作技術熟練，團隊愛崗敬業、團結協作、與時俱進、拼爭奉獻。。公司交通便利，信息發達，勇于拼搏，不斷進步，我們有實力讓企業更長久快速的發展，我們有信心為人們創造更大的價值，我們用辛苦的勞動汗水灌溉著屬于我們自己的明天。，歡迎新老客戶來我廠考察。具體參數請致電
為了方便您的查閱，請您收藏我們的網址：http://www.wanxinfrp.com 本公司每天都會按時更新校直機一些知識
